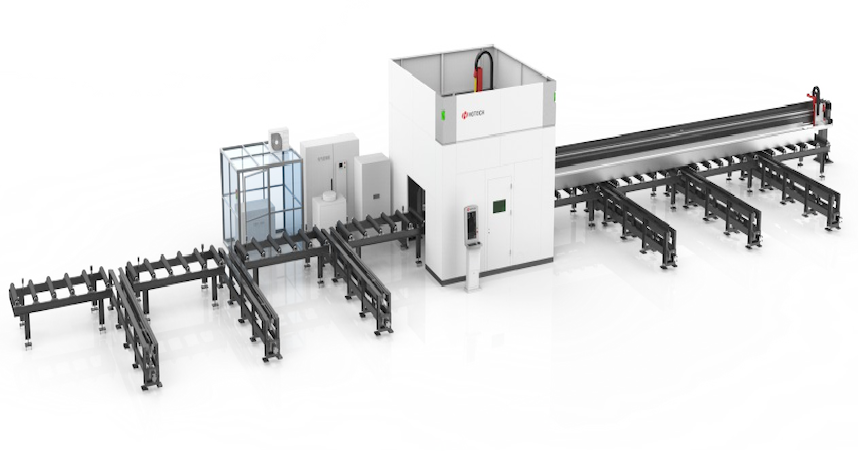

Estación de corte láser 3D para perfiles en H y carga/descarga automática STC-A
STC-A
Equipo especializado para el procesamiento de perfiles estructurales (perfiles en H, canales, ángulos, etc.). Combina tecnología de corte láser 3D con funciones de carga y descarga automáticas, logrando una producción eficiente, automatizada e inteligente en el procesamiento de perfiles.

Informacion del Producto

Equipo especializado para el procesamiento de perfiles estructurales (perfiles en H, canales, ángulos, etc.). Combina la tecnología de corte láser 3D con las funciones de carga y descarga automáticas, logrando una producción eficiente, automatizada e inteligente en el procesamiento de perfiles.







Alta automatización y eficiencia
Aumenta la productividad.



Integración multifuncional

Reduce los costos de procesamiento.



Corte de alta precisión
Garantiza la calidad del procesamiento.



Control inteligente
Mejora la seguridad.



Parámetros del equipo

Ítem Parámetros técnicos principales
Parámetros básicos Potencia del láser 6000–20000W
Sistema operativo FARLEY (Sistema de control numérico de cinco ejes)
Pantalla Pantalla táctil de 23,6 pulgadas (compatible con operación con ratón)
Tipo de perfil procesado Perfil H, canal U
Funciones Corte, perforación, perforación de soldadura, corte de chaflán, marcado
Número de ejes sincronizados de corte Cinco ejes (X/Y/Z/A/C/U)
Software de anidamiento de perfiles Compatible con datos y modelos Tekla, STEP, etc.
Sistema automático de carga/descarga Forma de procesamiento Transporte segmentado por robot manipulador + detección de deformación y posicionamiento + corte de cinco ejes en portico
Forma de carga/descarga Bastidor de carga + bastidor de descarga, elevación y traslación hidráulica
Transporte de piezas Rampa de rodillos + sujeción y posicionamiento hidráulico
Tipo de robot manipulador Robot manipulador con ajuste automático de centrado + sujeción
Salida de piezas cortas Dispositivo especializado de transporte y descarga de piezas cortas
Eliminación de residuos Máquina automática de eliminación de residuos o vagón de residuos
Protección de zona de corte Carcasa envolvente completa
Capacidad de procesamiento Dimensiones de procesamiento de perfiles Ancho W ≤ 1000mm
Alto H ≤ 500mm
Largo L ≤ 12000mm
Espesor de corte (acero al carbono O₂) Corte vertical MAX: 30mm
Rango de corte de biseles Biseles ±45°, tipos V, Y, etc.
Recorrido de corte y procesamiento Recorrido del eje X 1500mm
Recorrido del eje Y 1500mm
Recorrido del eje Z 1000mm
Precisión de posicionamiento Precisión de posicionamiento de ejes X/Y/Z ±0,05mm/m
Precisión de repetición de posicionamiento de ejes X/Y/Z ±0,05mm
Velocidad de procesamiento Velocidad máxima de posicionamiento ejes X, Y 60m/min
Velocidad máxima de posicionamiento sincronizado ejes X/Y 80m/min
Aceleración máxima ejes X, Y 1.2 G
Mecanismo de oscilación de biseles Recorrido eje A ±90°
Recorrido eje C ±90°±
Recorrido del eje U ±10mm
Precisión de posicionamiento ejes A, C ±0.03°
Precisión de reposicionamiento ejes A, C ±0.01°
Ask for the price?
