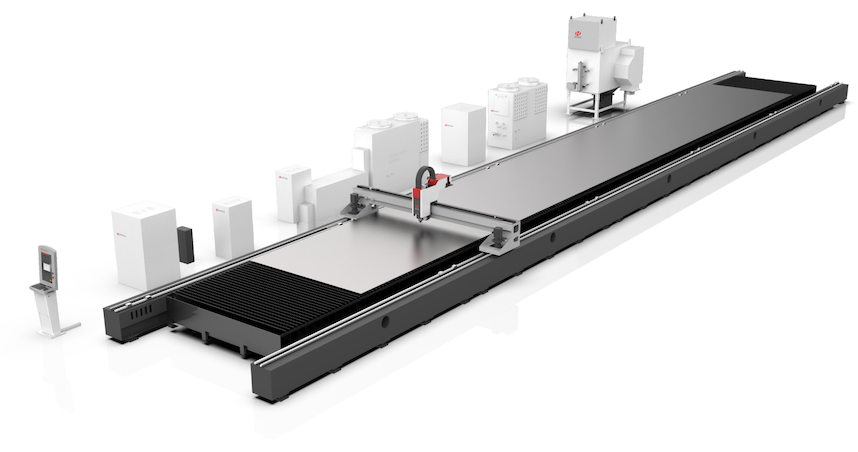

La serie WALC‑Q ligera de equipos de corte láser de superficie plana de gran formato y alta potencia es una máquina de procesamiento diseñada para la maquinaria de ingeniería, torres de estructura de acero, así como para adaptarse a líneas de producción inteligentes y fábricas inteligentes. Sus características son: alta dinámica, alta velocidad, alta precisión, separación entre la estructura base y la mesa de trabajo, buena apertura, excelente efecto de eliminación de polvo y adecuación para líneas de producción automatizadas.
Alta Eficiencia
Diseño ligero, alto rendimiento dinámico, velocidad de funcionamiento rápida; se puede equipar con mecanismos automáticos de carga/descarga y clasificación.
Extensibilidad
Permite ampliar funciones como búsqueda de bordes visual, inspección de primera pieza, marcado por chorro de tinta, etc., facilitando la conexión rápida a líneas de producción inteligentes y fábricas inteligentes.
Conveniencia
Monitorización visual, unidad portátil, gestión diversificada de bases de datos, visualización dinámica y fuerte interacción hombre‑máquina.
Parámetros del equipo
| Ítem |
Parámetros técnicos principales |
| Parámetros básicos |
Potencia del láser |
12000–60000 W |
| Distancia focal |
F200–F300 mm, enfoque automático |
| Sistema operativo |
Windows 10 (chino/inglés) |
| Sistema CNC |
FARLEY |
| Pantalla |
Pantalla táctil de 23,6 pulgadas (compatible con ratón) |
| Rango de procesamiento (corte recto) |
Corte y marcado de piezas de cualquier forma en materiales metálicos |
| Capacidad de procesamiento |
Corte de chapa de acero al carbono (O₂) |
Máximo corte vertical: 80 mm |
| Corte de chapa de acero inoxidable (N₂) |
Máximo corte vertical: 100 mm |
| Corte de chapa de aleación de aluminio (N₂) |
Máximo corte vertical: 100 mm |
| Recorrido de procesamiento |
Recorrido del eje X |
Máx.: 28 m (personalizable) |
| Recorrido del eje Y |
Máx.: 4 m (personalizable) |
| Recorrido del eje Z |
250 mm |
| Precisión de posicionamiento |
Precisión de posicionamiento del eje X |
±0,1 mm/10 m (≤10 m), ±0,2 mm en toda la longitud |
| Precisión de posicionamiento del eje Y |
±0,05 mm |
| Precisión de reposicionamiento del eje X |
±0,05 mm/10 m (≤10 m), 0,1 mm en toda la longitud |
| Precisión de reposicionamiento del eje Y |
±0,03 mm |
| Velocidad de procesamiento |
Aceleración máxima |
0.8 G |
| Velocidad máxima de posicionamiento de ejes X/Y |
60 m/min |
| Velocidad máxima de posicionamiento sincronizado de ejes X/Y |
84 m/min |
| Parámetros de fuente de alimentación |
Número de fases |
3 |
| Tensión nominal de la fuente |
380 V |
| Frecuencia |
50 Hz |
| Grado de protección de la fuente total |
IP54 |
Opciones de potencia láser
Espesor máximo de corte estable (unidad: mm)
|
| Potencia láser (W) |
12000 |
15000 |
20000 |
30000 |
40000 |
60000 |
| Acero al carbono |
30 |
40 |
50 |
60 |
70 |
80 |
| Acero inoxidable |
30 |
40 |
50 |
60 |
70 |
80 |
| Aluminio |
30 |
40 |
50 |
60 |
70 |
80 |
Alta eficiencia
Extensibilidad
Conveniencia
