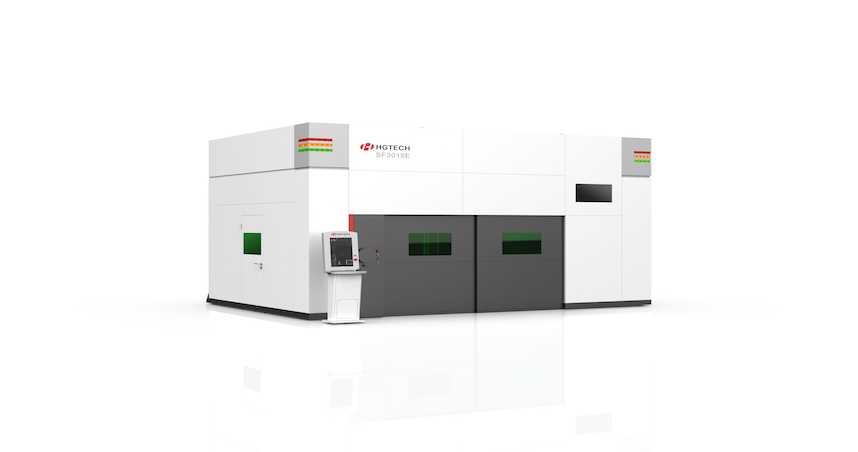

Equipo Inteligente de Corte Láser 5 Ejes 3D
SF3015E
El SF3015E es un equipo láser 5 ejes 3D para corte tridimensional de piezas metálicas, con estructura de brazo voladizo, alta estabilidad y mantenimiento sencillo. Ideal para prototipado y producción en lotes pequeños y medianos en sectores automotriz y de moldes.

Informacion del Producto

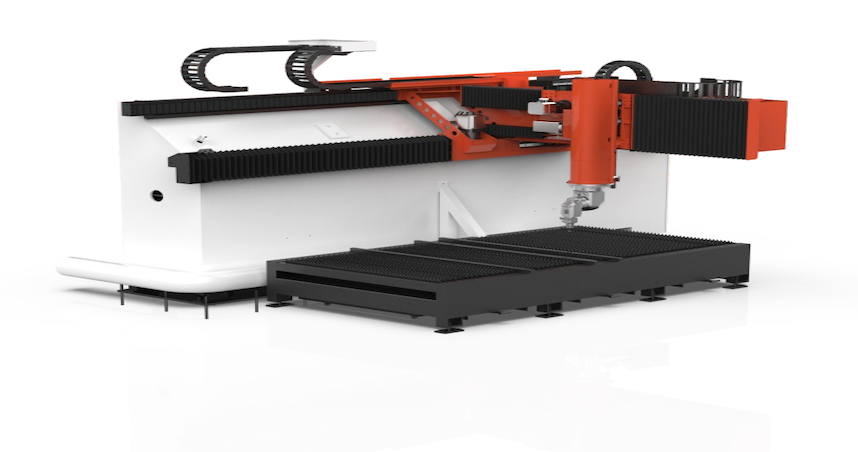

La máquina de corte láser 5 ejes 3D SF3015E se dirige principalmente a clientes de sectores como estaciones de mecanizado, prototipado de moldes y piezas automotrices, resolviendo las necesidades de corte tridimensional de diversas piezas metálicas. Adopta una estructura de brazo voladizo, con buena apertura, alta estabilidad, estructura compacta y operación y mantenimiento sencillos, siendo adecuada para la producción de prototipos y lotes pequeños y medianos.

Ítem Parámetros técnicos principales
Modelo del equipo SF3015E
Recorrido de cada eje Recorrido del eje X                                                                                                                      3000mm
Recorrido del eje Y                                                                                                                       1500mm
Recorrido del eje Z                                                                                                                        680mm
Recorrido del eje A (eje oscilante)                                                                                                      ±135°
Recorrido del eje C (eje rotativo)                                                                                                    ±n×360°
Recorrido del eje U (eje flotante)                                                                                                  ±12,5 mm
Mesa de trabajo Móvil/rotativo/fijo
Precisión Precisión de posicionamiento eje X/Y/Z                                                                                       ±0,03 mm
Precisión de reposicionamiento eje X/Y/Z                                                                                    ±0,02 mm
Precisión de posicionamiento eje A/C                                                                                                0,015°
Precisión de reposicionamiento eje A/C                                                                                             0,005°
Velocidad Velocidad máxima de posicionamiento eje X/Y/Z                                                                           60 m/min
Velocidad máxima de posicionamiento eje A/C                                                                                   720°/s
Aceleración máxima eje X/Y/Z                                                                                                           0,5 G
Aceleración máxima eje A/C                                                                                                         5400°/s²
Parámetros de alimentación Número de fases                                                                                                                                   3
Voltaje nominal de alimentación                                                                                                        380 V
Frecuencia                                                                                                                                      50 Hz
Grado de protección del sistema de alimentación                                                                                  IP54
Peso y dimensiones Peso total del equipo                                                                                                                ≈12000 kg
Área ocupada por el equipo (total)                                          ≈6300 mm (L) × 6000 mm (An) × 3900 mm (Al)
