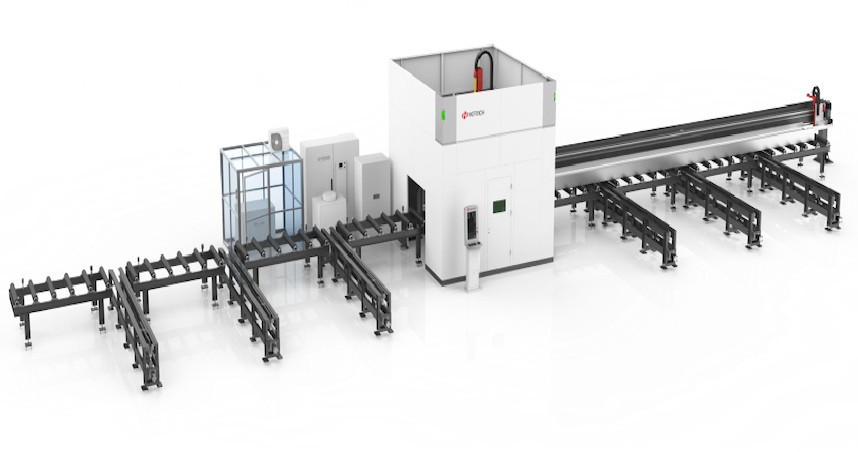

Estación de Trabajo de Corte Láser 3D para Perfiles H STC-A con Carga/Descarga Automática
STC-A
Equipo especializado para el procesamiento de perfiles (perfiles H, canales, ángulos, etc.), que combina la tecnología de corte láser 3D con la función de carga y descarga automática, logrando una producción eficiente, automatizada e inteligente en el procesamiento de perfiles estructurales.

Informacion del Producto



Equipo especializado para el procesamiento de perfiles (perfiles H, canales, ángulos, etc.), que combina la tecnología de corte láser 3D con la función de carga y descarga automática, logrando una producción eficiente, automatizada e inteligente en el procesamiento de perfiles estructurales.










Características principales:



Alta eficiencia y automatización: Mejora la productividad.



Integración multifuncional: Reduce los costos de procesamiento.



Corte de alta precisión: Garantiza la calidad del procesamiento.



Control inteligente: Mejora la seguridad operativa



Parámetros del equipo

Ítem Parámetros técnicos principales
Parámetros básicos Potencia del láser 6000–20000 W
Sistema de control numérico FARLEY (sistema CNC de 5 ejes)
Pantalla táctil Pantalla táctil de 23,6 pulgadas (compatible con ratón)
Tipos de perfiles procesados Perfil H, canal, ángulo
Funciones Corte total, perforación, orificios de paso, corte de bisel, marcado
Número de ejes sincronizados 5 ejes (X/Y/Z/A/C/U)
Software de anidamiento de perfiles Compatible con datos y modelos Tekla, STEP, etc.
Sistema automático de carga/descarga Forma de procesamiento Alimentación segmentada por robot + detección y localización de cambio de forma + corte de 5 ejes tipo pórtico
Forma de carga/descarga Bastidor de carga + bastidor de descarga, elevación y traslación hidráulica
Transporte de piezas Rampa de rodillos + sujeción y localización hidráulica
Forma del robot Ajuste automático de centrado + robot de sujeción
Salida de piezas cortas Dispositivo especializado de transporte y descarga de piezas cortas
Eliminación de residuos Eliminador automático de escoria o vagón de residuos
Protección de zona de corte Carcasa totalmente cerrada
Capacidad de procesamiento Dimensiones de procesamiento de perfiles Ancho W ≤ 1000mm
Altura H ≤ 500mm
Longitud L ≤ 12000mm
Espesor de corte (acero al carbono, O₂) Máximo corte vertical: 30mm
Rango de corte de bisel ±45°, tipos V, Y, etc.
Recorrido de corte Recorrido del eje X 1500mm
Recorrido del eje Y 1500mm
Recorrido del eje Z 1000mm
Precisión de posicionamiento Precisión de posicionamiento de ejes X/Y/Z ±0.05mm/m
Precisión de repetición de posicionamiento de ejes X/Y/Z ±0.05mm
Velocidad de procesamiento Velocidad máxima de posicionamiento de ejes X, Y 60m/min
Velocidad máxima de posicionamiento sincronizado de ejes X/Y 80m/min
Aceleración máxima de ejes X, Y 1.2G
Mecanismo de oscilación de bisel Recorrido del eje A ±90°
Recorrido del eje C ±90°
Recorrido del eje U ±10mm
Precisión de posicionamiento de ejes A, C ±0.03°
Precisión de repetición de posicionamiento de ejes A, C ±0.01°
