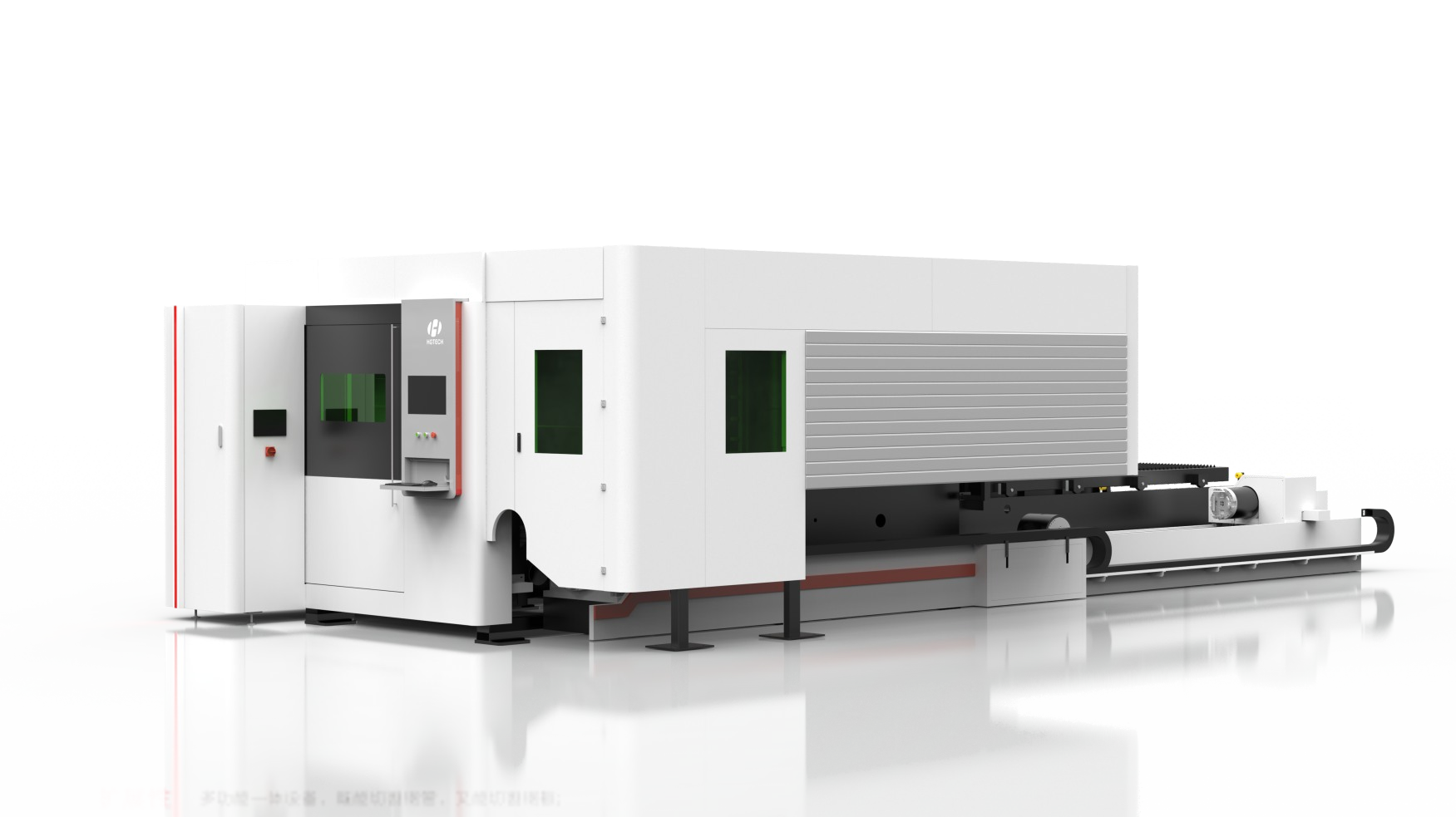

Máquina de corte láser combinada de chapa y tubo GF3015_TUBE
GF3015_TUBE
Máquina de corte láser combinada de chapa y tubo GF3015_TUBE, integra corte de chapa y tubo en un solo equipo. Con un solo láser y cabezal de corte, cambia de procesamiento sin reemplazar herramientas, con alta rentabilidad y protección cerrada segura. Diseño modular personalizable, ideal para equipos de fitness, muebles inteligentes, electrodomésticos y otras industrias de procesamiento mecánico.

Informacion del Producto

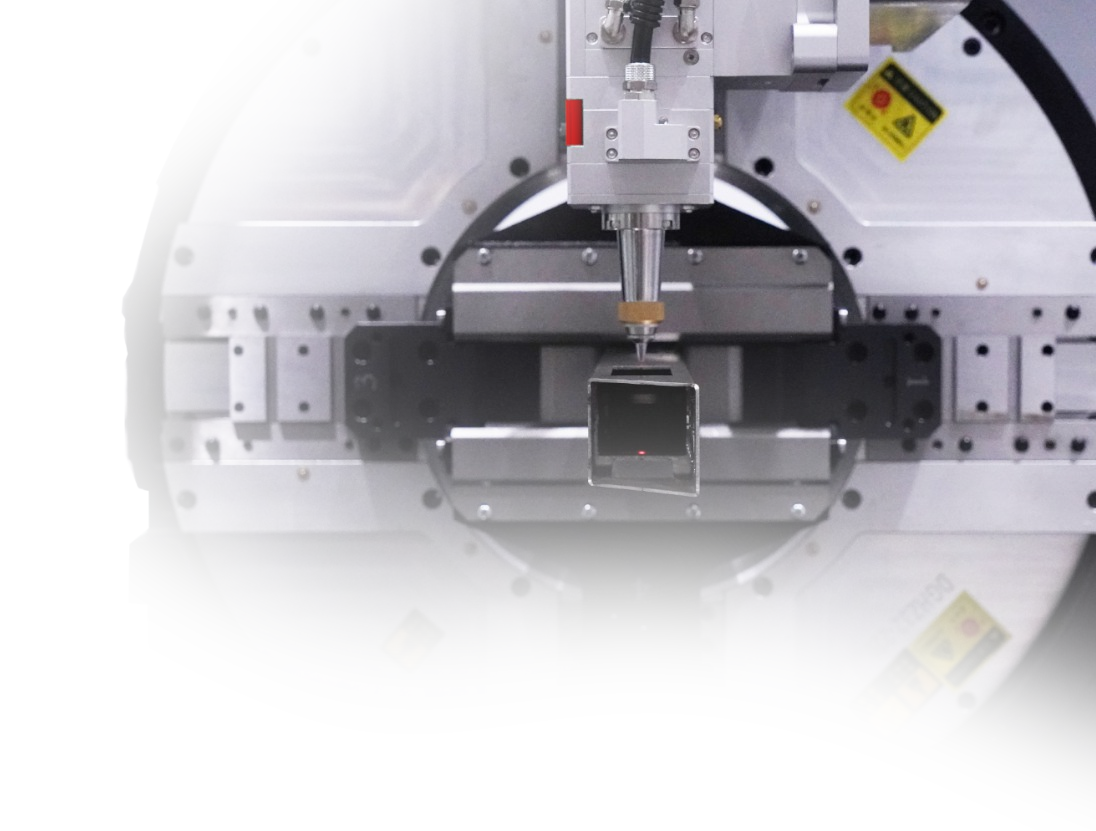

La máquina de corte láser combinada de chapa y tubo GF3015_TUBE integra las ventajas de la cortadora láser plana para chapa y la cortadora láser para tubos. Con un solo láser y un solo cabezal de corte, se puede cambiar de forma rápida entre el procesamiento de chapa y el de tubos, sin necesidad de reemplazar herramientas. Es la opción ideal para usuarios que necesitan cortar tanto chapa metálica común como tubos redondos, cuadrados, angulares y otros tubos habituales, con una ventaja de coste evidente y evitando la molestia de elegir entre diferentes modos de corte.

Se aplica ampliamente en sectores como equipos de fitness, muebles inteligentes, estanterías y armarios, maquinaria agrícola y forestal, barandillas de escaleras, electrodomésticos, servicios de procesamiento láser externo y otras industrias de procesamiento de tubos en fabricación mecánica.








  1. Amplia Escalabilidad
    Equipo multifuncional integrado, capaz de cortar tanto tubos de acero como chapa de acero.

  2. Seguridad Integral
    La máquina cuenta con una cubierta exterior totalmente cerrada, y la protección integral cumple con los estándares internacionales más altos.

  3. Alta Rentabilidad Económica
    Operación sencilla, información completa, incluye base de datos de procesos, visualización gráfica, sujeción automática de piezas y edición rápida de programas, entre otras funciones.

  4. Gran Flexibilidad
    Diseño modular que permite la personalización según las necesidades específicas de cada cliente.

Ítem Parámetros técnicos principales
Modelo del equipo   GF3015_TUBE
Peso y dimensiones Carga máxima de la mesa de trabajo (carga uniforme) 700Kg
Carga máxima del mandril 80Kg
Peso de la máquina

Sección de corte plano ≤ 5000Kg

Sección de corte de tubos ≤ 2500Kg

Dimensiones externas 8,1m × 4,5m × 2,3m
Dimensiones de procesamiento Área de procesamiento plano 3000mm × 1500mm
Tamaño de sección de tubos Φ20mm ~ Φ160mm
Rango de trabajo Rango de trabajo plano

Recorrido eje X: 1530mm

Recorrido eje Y: 3050mm

Recorrido eje Z: 220mm (máximo)

Rango de trabajo de tubos

Recorrido eje Y3: 6200m

Recorrido eje B: Rotación ilimitada

Longitud máxima de corte de tubos 1000mm
Parámetros de alimentación Potencia total (referencia) 180KW
Número de fases / Tensión nominal / Frecuencia 3/380V/50Hz
Grado de protección de la fuente de alimentación general IP54
Precisión de posicionamiento Precisión de posicionamiento ejes X/Y/Y3 ±0,05mm/500mm
Precisión de reposicionamiento ejes X/Y/Y3 ±0,02mm
Velocidad de procesamiento Velocidad máxima de posicionamiento ejes X/Y 80m/min
Velocidad máxima de posicionamiento interconectado ejes X/Y 100m/min
Aceleración máxima ejes X/Y 1G
