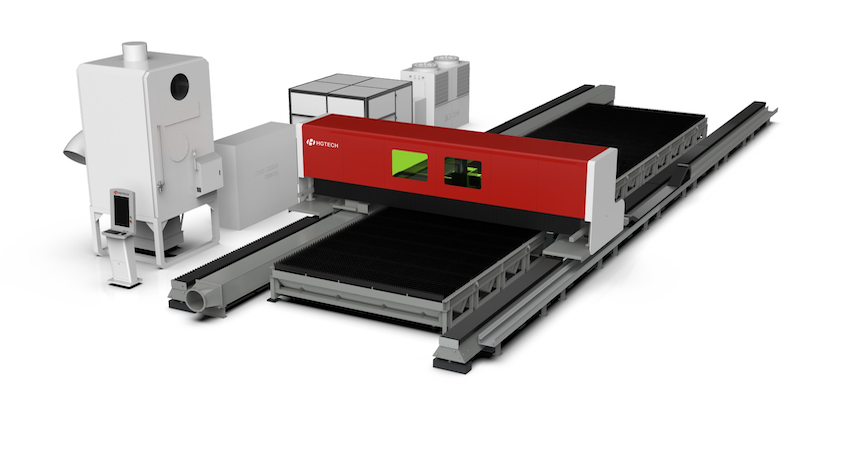

La Serie WALC-F Estándar es un equipo de procesamiento diseñado para industrias de fabricación de equipos grandes e infraestructura como maquinaria pesada, puentes y navíos. Permite el corte en una sola pasada de piezas de gran tamaño (hasta 6 metros de ancho) y el corte de alta calidad de chapas gruesas y medianas. Sus características destacadas son: gran formato con opciones flexibles, funcionamiento estable y alta precisión, diseño ergonómico, alto nivel de seguridad y aptitud para el procesamiento continuo.
Estabilidad
Cuenta con una estructura de pórtico de doble accionamiento para cargas pesadas y un mecanismo de ajuste adaptativo en el riel secundario, garantizando un corte continuo sin necesidad de calibración previa.
Seguridad
El portón está equipado con una cubierta protectora, una barrera de seguridad y una ventana de observación anti-radiación, evitando la exposición a radiación láser y salpicaduras.
Ergonomía
Incluye un puesto de operación móvil que acompaña al portón, barreras de seguridad y asiento, facilitando la manipulación y la observación del proceso de corte. También se puede instalar un puesto de operación independiente de suelo según las necesidades.
Parámetros del equipo
| Ítem |
Parámetros técnicos principales |
| Parámetros básicos |
Potencia del láser |
12000–60000 W |
| Longitud focal |
F200–F300 mm, enfoque automático |
| Sistema operativo |
Windows 10 (chino/inglés) |
| Sistema CNC |
FARLEY |
| Pantalla |
Pantalla táctil de 23,6 pulgadas (compatible con ratón) |
| Rango de procesamiento (corte vertical) |
Corte y marcado de piezas de metal de cualquier forma |
| Capacidad de procesamiento |
Corte de chapa de acero al carbono (O₂) |
Máximo corte vertical: 80 mm |
| Corte de chapa de acero inoxidable (N₂) |
Máximo corte vertical: 100 mm |
| Corte de chapa de aleación de aluminio (N₂) |
Máximo corte vertical: 100 mm |
| Recorrido de procesamiento |
Recorrido del eje X |
Máx.: 50 m (personalizable) |
| Recorrido del eje Y |
Máx.: 6 m (personalizable) |
| Recorrido del eje Z |
250 mm |
| Precisión de posicionamiento |
Precisión de posicionamiento del eje X |
±0,1 mm/10 m (≤10 m), ±0,2 mm en toda la longitud |
| Precisión de posicionamiento del eje Y |
±0,05 mm |
| Precisión de reposicionamiento del eje X |
±0,05 mm/10 m (≤10 m), 0,1 mm en toda la longitud |
| Precisión de reposicionamiento del eje Y |
±0,03 mm |
| Velocidad de procesamiento |
Aceleración máxima |
0,6 G |
| Velocidad máxima de posicionamiento de ejes X/Y |
40 m/min |
| Velocidad máxima de posicionamiento sincronizado de ejes X/Y |
56 m/min |
| Parámetros de fuente de alimentación |
Número de fases |
3 |
| Tensión nominal de la fuente |
380 V |
| Frecuencia |
50 Hz |
| Grado de protección de la fuente total |
IP54 |
Opciones de potencia láser
| Espesor máximo de corte estable (mm) |
| Potencia láser (W) |
12000 |
15000 |
20000 |
30000 |
40000 |
60000 |
| Acero al carbono |
30 |
40 |
50 |
60 |
70 |
80 |
| Acero inoxidable |
30 |
40 |
50 |
60 |
70 |
80 |
| Aleación de aluminio |
30 |
40 |
50 |
60 |
70 |
80 |
