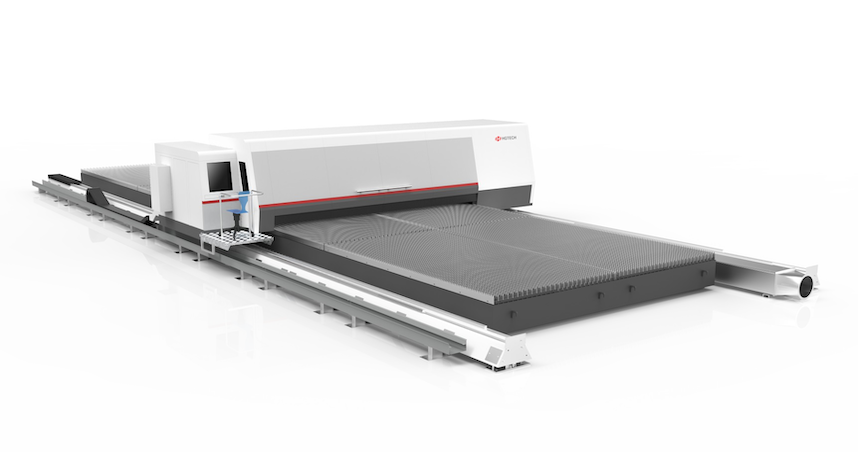

El equipo de corte láser biselado de gran formato y alta potencia de la serie estándar WALC‑P es una máquina de procesamiento versátil diseñada para las necesidades de corte biselado en industrias como maquinaria de ingeniería, puentes y construcción naval. Su principal característica es la capacidad de procesar diversos tipos de biseles, completando el corte recto y el corte biselado de láminas en una sola operación, eliminando pasos posteriores de manipulación y procesamiento de biseles.
Alta eficiencia
La velocidad de corte biselado es más de 3 veces mayor que los procesos tradicionales, completando el corte recto y el bisel en una sola operación.
Alta precisión
Error de ángulo de corte biselado ±1°, error de precisión dimensional ±1mm.
Gran funcionalidad
Capaz de realizar cortes biselados en piezas irregulares, así como procesar biseles graduales y direccionales.
Parámetros del equipo
| Ítem |
Parámetros técnicos principales |
| Parámetros básicos |
Potencia del láser |
12000–60000 W |
| Longitud focal |
F200–F300 mm, enfoque automático |
| Sistema operativo |
Windows 10 (chino/inglés) |
| Sistema CNC |
FARLEY |
| Pantalla |
Pantalla táctil de 23,6 pulgadas (compatible con ratón) |
| Rango de procesamiento (corte recto) |
Corte y marcado de piezas de metal de cualquier forma |
| Rango de procesamiento (corte biselado) |
Corte de biseles V/Y/X/K en rango ±45° para acero al carbono, acero inoxidable y aluminio |
| Capacidad de procesamiento |
Corte de chapa de acero al carbono (O₂) |
Máximo corte vertical: 80 mm; Corte biselado: 30mm |
| Corte de chapa de acero inoxidable (N₂) |
Máximo corte vertical: 100 mm; Corte biselado: 25mm |
| Corte de chapa de aleación de aluminio (N₂) |
Máximo corte vertical: 100 mm; Corte biselado: 20mm |
| Recorrido de procesamiento |
Recorrido del eje X |
Máx.: 50 m (personalizable) |
| Recorrido del eje Y |
Máx.: 6 m (personalizable) |
| Recorrido del eje Z |
300 mm |
| Precisión de posicionamiento |
Precisión de posicionamiento del eje X |
±0,1 mm/10 m (≤10 m), ±0,2 mm en toda la longitud |
| Precisión de posicionamiento del eje Y |
±0,05 mm |
| Precisión de reposicionamiento del eje X |
±0,05 mm/10 m (≤10 m), 0,1 mm en toda la longitud |
| Precisión de reposicionamiento del eje Y |
±0,03 mm |
| Velocidad de procesamiento |
Aceleración máxima |
0,6 G |
| Velocidad máxima de posicionamiento de ejes X/Y |
40 m/min |
| Velocidad máxima de posicionamiento sincronizado de ejes X/Y |
56 m/min |
| Parámetros de fuente de alimentación |
Número de fases |
3 |
| Tensión nominal de la fuente |
380 V |
| Frecuencia |
50 Hz |
| Grado de protección de la fuente total |
IP54 |
Opciones de potencia láser
Espesor máximo de corte estable (bisel V positivo de 45°, unidad: mm)
|
| Potencia láser (W) |
12000 |
15000 |
20000 |
30000 |
40000 |
60000 |
| Material |
Corte recto |
bisel |
Corte recto |
bisel |
Corte recto |
bisel |
Corte recto |
bisel |
Corte recto |
bisel |
Corte recto |
bisel |
| Acero al carbono |
30 |
25 |
40 |
30 |
50 |
35 |
60 |
40 |
70 |
45 |
80 |
50 |
| Acero inoxidable |
30 |
20 |
40 |
25 |
50 |
30 |
60 |
35 |
70 |
40 |
80 |
45 |
| Aluminio |
30 |
20 |
40 |
25 |
50 |
30 |
60 |
35 |
70 |
40 |
80 |
45 |
Alta eficiencia
Alta precisión
Gran funcionalidad
