La rápida evolución de la Inteligencia Artificial (IA) y la Computación de Alto Rendimiento (HPC) exige una densidad sin precedentes en el empaquetado de semiconductores. A medida que los procesadores de IA integran más memoria de alto ancho de banda (HBM) y arquitecturas 3D complejas, la gestión del presupuesto térmico durante la fabricación se ha convertido en un cuello de botella crítico. El recocido láser de pin ha surgido como la solución definitiva, al ofrecer la precisión quirúrgica necesaria para procesar interconexiones de alta densidad sin comprometer la integridad estructural.

El reto: Superar las limitaciones térmicas en los chips de IA

El recocido por lotes tradicional y el procesamiento térmico rápido (RTP) suponen riesgos importantes para los conjuntos de chips de IA modernos. Al trabajar con pines de microescala e interconexiones de paso ultrafino, el calentamiento global suele provocar:

Deformación excesiva de la oblea: expansión térmica no uniforme que causa desalineación mecánica.

Desactivación de dopantes: migración térmica no controlada que afecta las propiedades eléctricas de las puertas lógicas adyacentes.

Fallo de fiabilidad: zona afectada por el calor (HAZ) excesiva que compromete las delicadas capas dieléctricas.

Ventaja estratégica del recocido láser de pin

El recocido láser de pin resuelve estos desafíos al pasar del calentamiento global a la fluencia de energía localizada. Al enviar pulsos láser de alta intensidad directamente a pines individuales o puntos de contacto, los fabricantes logran una recristalización o alivio de tensiones preciso con control en escala de milisegundos.

1. La fortaleza central del recocido láser de pin radica en su precisión espacial. Mediante galvanómetros de escaneo avanzados, la energía láser se confina estrictamente a la geometría del pin objetivo. Esto garantiza que el sustrato principal se mantenga a baja temperatura, protegiendo eficazmente los transistores sensibles de la degradación térmica, una necesidad para la era “Más que Moore” del hardware de IA.

2. Las GPU y TPU de IA son cada vez más propensas a defectos inducidos por tensión durante el montaje. El recocido láser de pin minimiza el gradiente térmico macroscópico en la oblea. Al reducir la carga térmica total, mitiga significativamente la deformación de la oblea, garantizando mayores rendimientos en las etapas críticas de unión de dado a oblea.

3. En el ámbito del entrenamiento de IA, la integridad de la señal es fundamental. El recocido láser de pin permite la formación optimizada de contactos óhmicos en la interfaz del pin. La capacidad de ajustar finamente la densidad de potencia del láser garantiza características eléctricas uniformes en millones de pines, reduciendo la latencia y el consumo de energía a nivel de hardware.

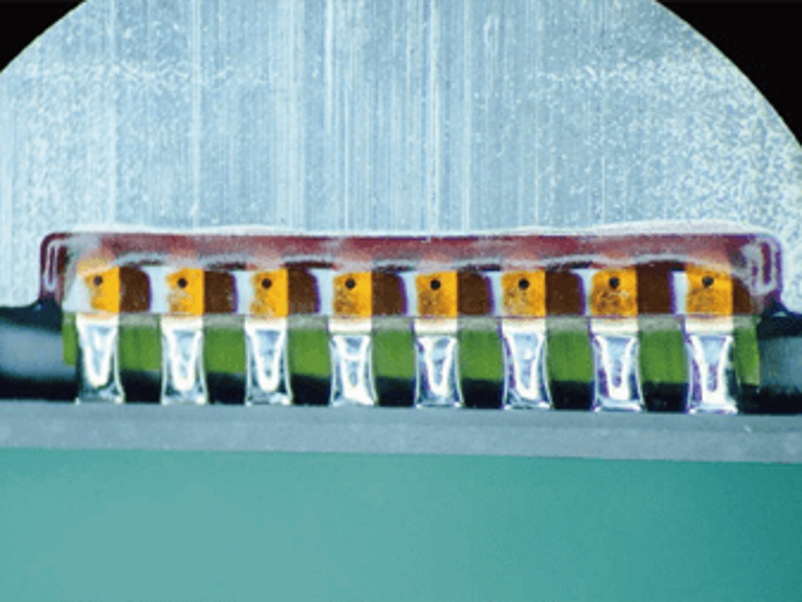

El equipo HGTECH LWD150Z está diseñado específicamente para el tratamiento térmico preciso de conectores en servidores de IA y dispositivos de computación de alta velocidad, especialmente para contactos de pin. Cuenta con un sistema de posicionamiento preciso basado en visión artificial, que permite el recocido localizado a nivel de micrón con influencia térmica controlada, evitando problemas como la deformación de sustratos plásticos y daños en recubrimientos. Con tecnología de control adaptativo inteligente de procesos, optimiza dinámicamente los parámetros láser para adaptarse a diversas configuraciones de terminales y pines. El equipo también integra funciones de inspección en línea y trazabilidad de datos, garantizando una fuerte consistencia de producción y un excelente rendimiento. Reduce eficazmente la resistencia de contacto de los terminales, mejora significativamente la durabilidad de inserción y extracción, así como la estabilidad de transmisión de señales, satisfaciendo las demandas de producción de alta calidad de hardware de computación de IA de gama alta y dispositivos de interconexión de alta velocidad.

Conclusión: Impulsando la infraestructura de IA

A medida que la industria de semiconductores avanza hacia nodos de 2 nm y más allá, las herramientas de fabricación deben evolucionar. El recocido láser de pin ya no es solo una alternativa; es un requisito fundamental para la producción de chips de IA de alto rendimiento. Al equilibrar una profundidad técnica extrema con un rendimiento eficiente, esta tecnología proporciona la estabilidad fundamental necesaria para impulsar la próxima generación de infraestructura de IA global.
