Corte láser: elevar la precisión en la fabricación de PCB

En la moderna industria de fabricación electrónica, las tarjetas de circuitos impresos (PCB) son los componentes centrales de los productos electrónicos, que desempeñan un papel crucial en la conexión de componentes electrónicos y el funcionamiento de los circuitos. A medida que los dispositivos electrónicos continúan avanzando hacia la miniaturización, la alta integración y la alta precisión, los procesos de fabricación de PCB evolucionan constantemente. Los métodos tradicionales de corte mecánico, limitados por restricciones de precisión y pérdida de material, son cada vez menos capaces de satisfacer las demandas del mercado.

En contraste, la tecnología de corte láser, reconocida por su alta precisión, gran eficiencia y mínimo impacto térmico, ha surgido como una solución crucial para el procesamiento de sustratos de PCB.

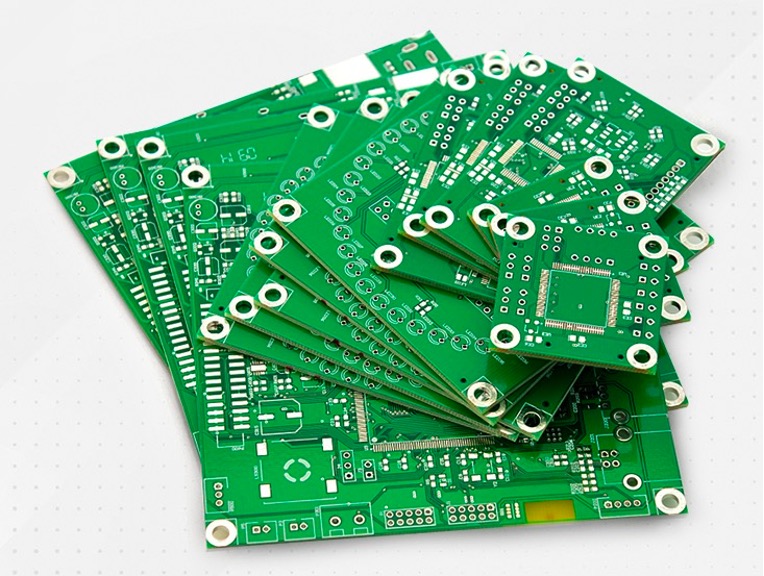

El corte láser de sustratos de PCB se refiere al proceso de cortar con precisión los sustratos de PCB mediante rayos láser de alta energía. Al concentrarse el rayo láser, genera altas temperaturas en la superficie del material, provocando la fusión o vaporización de zonas localizadas y creando así líneas de corte exactas. A diferencia del corte mecánico tradicional, el corte láser es un método de procesamiento sin contacto, lo que significa que no aplica tensión mecánica al PCB, evitando así problemas como micro-fisuras o deformación del material. Además, la zona afectada por el calor (ZAC) del corte láser es extremadamente pequeña, preservando eficazmente la integridad de la placa de circuitos y garantizando la estabilidad de los componentes electrónicos.

Eficiente y flexible, adaptándose a diversas necesidades de fabricación de PCB

Las ventajas de la tecnología de corte láser no solo se reflejan en la precisión y la calidad, sino que también elevan significativamente la eficiencia de producción. El equipo moderno de corte láser suele estar equipado con sistemas de reconocimiento inteligente y software de control de automatización, que permiten la identificación precisa de las trayectorias de corte, facilitan la producción en masa de alta velocidad, reducen la intervención humana y mejoran enormemente la eficiencia de producción. Al mismo tiempo, esta tecnología es adecuada para una variedad de materiales de sustratos de PCB, incluidas placas rígidas (FR4), placas de circuitos impresos flexibles (FPC) y placas de circuitos impresos basadas en metal (como las placas PCB de base de aluminio y de base de cobre), cumpliendo con las necesidades de procesamiento de diferentes productos electrónicos y contando con una amplia gama de aplicaciones.

En aplicaciones prácticas, la tecnología de corte láser de PCB ha sido utilizada ampliamente en sectores como la electrónica de consumo, la electrónica automotriz, los dispositivos médicos, las comunicaciones 5G y el empaquetado de semiconductores. Por ejemplo, el corte de placas FPC para smartphones y dispositivos portátiles inteligentes requiere un procesamiento de ultra-alta precisión y sin daños, lo que el corte láser puede lograr con facilidad. En el ámbito de la electrónica automotriz, el procesamiento de placas PCB basadas en metal con requisitos altos de disipación de calor, como las utilizadas en la iluminación LED de alta potencia y los sistemas de control de energía, suele generar rebabas en el material al emplear métodos de corte tradicionales. En contraste, el corte láser produce cortes lisos y pulcros. Con el rápido desarrollo de la tecnología de comunicaciones 5G, la demanda de placas PCB de alta frecuencia y alta velocidad continúa creciendo, y la tecnología de corte láser desempeña un papel clave en el procesamiento preciso de circuitos de transmisión de señales de alta velocidad.

Epílogo

A medida que la industria de fabricación electrónica avanza hacia mayor precisión, eficiencia e inteligencia, la tecnología de corte láser sin duda desempeñará un papel cada vez más importante en el futuro. Con su precisión y flexibilidad incomparables, el corte láser de sustratos de PCB continuará impulsando la innovación y modernización de los productos electrónicos, ayudando a la industria a abrazar una era de manufactura más inteligente.
