Innovación láser: desbloquear el camino central para el procesamiento de PCB
2026-04-0152

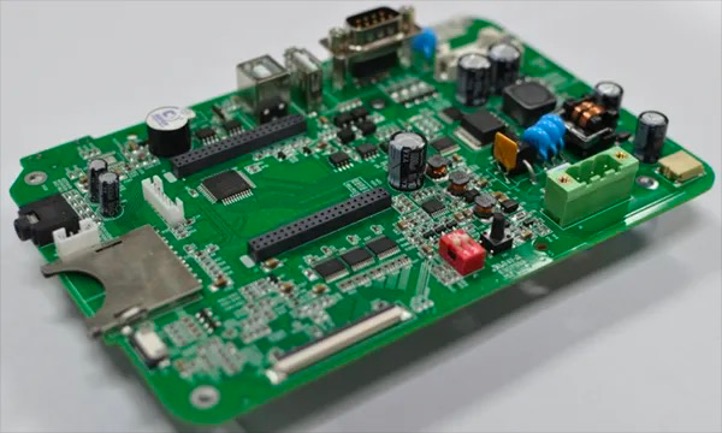

Láser de precisión para PCB

Impulsados por la oleada de digitalización, industrias emergentes como las comunicaciones 5G, los smartphones, la electrónica automotriz y los dispositivos portátiles están experimentando un auge espectacular, plan***ndo exigencias más elevadas a los componentes electrónicos en materia de miniaturización, integración y alto rendimiento. Como base central de los productos electrónicos, la tarjeta de circuitos impresa (PCB) desempeña un papel crucial en la conexión eléctrica y el soporte estructural. Para satisfacer la demanda de mayor precisión y diseños más complejos, los procesos de fabricación de PCB han evolucionado, pasando de las placas monocapa a las multicapas y las placas rígido-flexibles. Los procesos de despanelado y marcado se están refinando cada vez más. En este contexto, la tecnología láser, especialmente el corte láser y el marcado láser de PCB, está pasando gradualmente de un “papel secundario” a un “papel principal”, inyectando un fuerte ímpetu en la modernización de la industria del PCB.

Sin embargo, los métodos tradicionales para el corte y marcado de PCB siguen utilizando ampliamente herramientas mecánicas, troquelado o marcado por inyección de tinta. Aunque estos métodos tienen un coste de inversión inicial bajo, sus limitaciones son cada vez más evidentes. El corte mecánico causa problemas como concentración de tensiones, contaminación por polvo, rebabas y desgaste de equipos, lo que puede dañar fácilmente los circuitos precisos y afectar la fiabilidad del producto. El marcado por inyección de tinta tradicional tiende a desvanecerse en entornos de alta temperatura, alta humedad o corrosivos, no cumpliendo con los requisitos cada vez más estrictos de trazabilidad de calidad y anti-falsificación de marcas. Además, la creciente tendencia a la diversificación y personalización de los productos PCB implica que los procesos tradicionales carecen de flexibilidad y generan altos costos de cambio de línea, resultando difícil adaptarse a pedidos de lote pequeño y múltiples lotes. Esto restringe gravemente la eficiencia de producción y la capacidad de entrega de los fabricantes de PCB.

Soluciones láser de HGTECH

El auge de la tecnología de procesamiento láser ofrece una solución efectiva a estos retos. El corte láser es un proceso térmico sin contacto que no requiere consumibles ni genera desgaste mecánico, logrando cortes sin tensiones, sin rebabas y de ultra-alta precisión. Es especialmente adecuado para materiales de alta precisión como los circuitos impresos flexibles (FPC), sustratos cerámicos y películas de cubierta. Por otro lado, el marcado láser utiliza rayos láser de alta energía para crear marcas permanentes en la superficie del PCB, como códigos QR, códigos de barras, números de serie o patrones. Estas marcas tienen una alta resistencia a los arañazos y son estables en diversos entornos, además de poder realizar marcado en línea de alta velocidad con integración de bases de datos para sistemas de trazabilidad inteligente. En particular, los láseres UV, con su característica de “procesamiento en frío”, reducen significativamente el impacto en los materiales sensibles al calor, y se utilizan ampliamente en el empaquetado de semiconductores y componentes electrónicos de precisión.

Tecnología láser inteligente

HGTECH siempre se ha comprometido a integrar profundamente la avanzada tecnología láser con la fabricación electrónica. Ofrece soluciones de corte láser y marcado láser de PCB de alta precisión, alta eficiencia y gran estabilidad. Estos sistemas láser soportan el cambio rápido entre diversos materiales y espesores, proporcionando a los fabricantes electrónicos soluciones de producción inteligentes, automatizadas e integradas. Con años de acumulación tecnológica y extensa experiencia industrial, HGTECH ha ganado un reconocimiento generalizado en sectores como la electrónica de consumo, la electrónica automotriz y la electrónica médica, impulsando la aplicación continua de la tecnología láser en la industria del PCB.

Mirando hacia el futuro, la fabricación de PCB evoluciona hacia diseños “más delgados, más pequeños y más complejos”, lo que aumentará los retos de la tecnología de procesamiento. El corte láser y el marcado láser, como técnicas avanzadas de gran flexibilidad, ecológicas y con conectividad inteligente, jugarán un papel clave en la manufactura flexible y la construcción de fábricas inteligentes. Con los avances en la tecnología de fuentes láser, la modernización de los sistemas de control y la integración de tecnologías de visión inteligente, el procesamiento láser pasará aún más de “herramienta” a “sistema”, proporcionando caminos de desarrollo más precisos, eficientes y sostenibles para la industria de la información electrónica. HGTECH continuará adheriéndose a la misión de “vinculación innovadora para un mundo mejor”, empoderando a los fabricantes globales de PCB con equipos láser avanzados, dirigiéndose hacia un futuro más inteligente, eficiente y ecológico.

Acerca de HGTECH

HGTECH es el pionero y líder de la aplicación industrial del láser en China, y el proveedor autorizado de soluciones de procesamiento láser a nivel mundial. Planificamos de forma integral la construcción de equipos inteligentes de láser, líneas de producción de medición y automatización, y fábricas inteligentes, para ofrecer una solución global para la manufactura inteligente.

Comprendemos profundamente la tendencia de desarrollo de la industria manufacturera, enriquecemos constantemente los productos y soluciones, nos adherimos a explorar la integración de la automatización, la informatización, la inteligencia y la industria manufacturera, y ofrecemos a diversas industrias sistemas de corte láser, sistemas de soldadura láser, series de marcado láser, equipos completos de texturizado láser, sistemas de tratamiento térmico láser, máquinas de perforación láser, láseres y diversos dispositivos auxiliares, así como el plan general para la construcción de equipos especializados de procesamiento láser y equipos de corte por plasma, además de líneas de producción automatizadas y fábricas inteligentes.
