PCB Corte y Clasificación por Láser: De la Procesamiento de Precisión a las Mejoras Inteligentes a Nivel de Sistema
2026-03-1147

Transformación del procesamiento de PCB en el transcurso de la actualización de la fabricación electrónica


Los PCB ya no son meros portadores de componentes electrónicos, sino que se han convertido en elementos estructurales cruciales que determinan el rendimiento, la estabilidad y la fiabilidad de los productos. Con el rápido desarrollo de los servidores, los módulos de comunicación de alta velocidad, la electrónica automotriz y las tecnologías de empaquetado de alta densidad, las estructuras de los PCB son cada vez más complejas, caracterizadas por placas más delgadas, circuitos más densos y disposiciones de paneles más diversas. Incluso los defectos menores durante el procesamiento pueden amplificarse en las etapas posteriores de soldadura, prueba o funcionamiento a largo plazo.



Los métodos tradicionales de corte mecánico de paneles de PCB se basan típicamente en procesos de corte en V o fresado con router. Como métodos de contacto, estos enfoques introducen inevitablemente tensión mecánica y contaminación por polvo. En las aplicaciones electrónicas de gama alta, dichas tensiones pueden causar microfisuras en las uniones soldadas, aflojamiento de componentes o riesgos para la fiabilidad a largo plazo. La clasificación manual o semiautomática también se enfrenta a desafíos como errores de reconocimiento, limitaciones de eficiencia y baja trazabilidad.



A medida que la fabricación electrónica se orienta hacia una mayor fiabilidad y tasas de defectos más bajas, el corte y la clasificación de PCB por láser ya no son simplemente una alternativa de proceso, sino que representan una actualización a nivel de sistema para la fabricación moderna de PCB.





Lógica técnica y valor sistémico del corte de PCB por láser



El valor central del corte de PCB por láser radica en establecer un sistema de procesamiento estable, controlable y trazable para la fabricación electrónica de gama alta.



A medida que los PCB evolucionan hacia densidades mayores, estructuras multicapa y formas irregulares, se han convertido en componentes estructurales clave con requisitos extremadamente estrictos de fiabilidad. En este contexto, la preocupación principal en el corte de paneles no es la velocidad, sino la estabilidad del proceso y la consistencia de la calidad.



El procesamiento por láser ofrece ventajas inherentes como baja tensión mecánica y una entrada de calor controlable con precisión. Al regular el ancho de pulso y la densidad de energía, la zona afectada por el calor puede minimizarse, reduciendo los riesgos de carbonización en los bordes y deslaminación. Para las placas multicapa, los PCB rígido-flexibles y los sustratos de alta frecuencia o alta velocidad, el corte por láser ayuda a prevenir fisuras ocultas o separación intercapilar causadas por la presión mecánica, mejorando la fiabilidad a largo plazo desde la fuente.

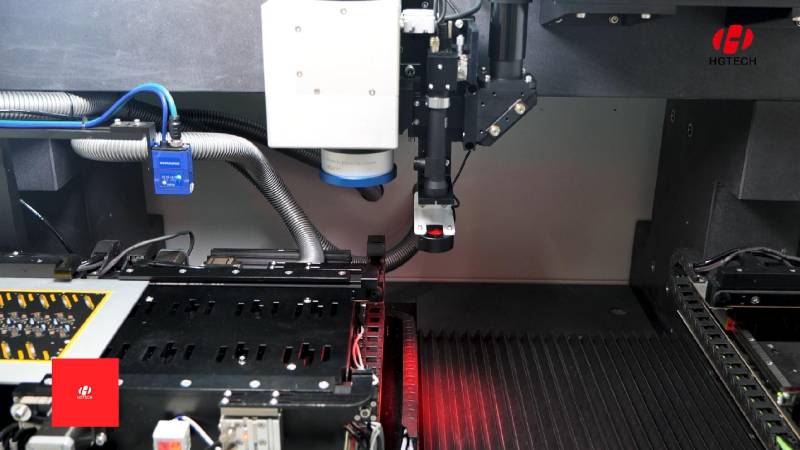

Sin embargo, la verdadera diferenciación de las soluciones avanzadas radica en la integración a nivel de sistema. Los sistemas modernos de corte y clasificación de PCB por láser integran posicionamiento por visión y algoritmos de compensación automática para corregir desviaciones de paneles en tiempo real, garantizando una precisión de procesamiento consistente para los contornos complejos de los PCB.



En entornos de producción de modelos mixtos, el cambio de programa basado en código de barras permite una fabricación flexible estable sin fluctuaciones de precisión durante la conversión de productos. Mientras tanto, los parámetros de procesamiento, las marcas de tiempo y los datos de clasificación pueden conectarse a los sistemas MES, formando una cadena de trazabilidad completa a lo largo de todo el proceso de producción.



Para los fabricantes que buscan tasas de defectos bajas y capacidades de entrega estables, este nivel de trazabilidad proporciona un valor mucho mayor que las simples mejoras en la velocidad de producción.



Hacia una fabricación electrónica de alta fiabilidad



A medida que los productos electrónicos continúan evolucionando hacia una mayor integración y fiabilidad, las tecnologías de procesamiento de PCB también deben avanzar.



En este contexto, el corte y la clasificación de PCB por láser desempeñarán un papel cada vez más importante, no solo garantizando la calidad de los bordes y la estabilidad estructural, sino también integrándose con los sistemas de fabricación inteligente para habilitar la conexión fluida entre el procesamiento, el control de calidad y la gestión de producción.



Para los fabricantes orientados a los mercados de gama alta, la competitividad se define cada vez más por la entrega estable, la calidad consistente y la controlabilidad de todo el proceso. El corte por láser de alta precisión combinado con la clasificación inteligente se está convirtiendo en una tecnología habilitadora clave que apoya la mejora de la calidad y la transformación digital en la fabricación electrónica.
